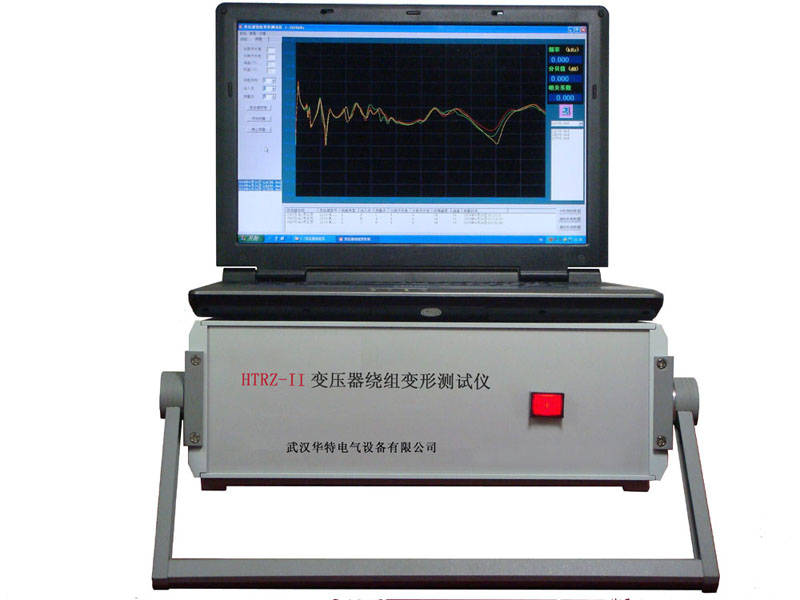

HTRZ-II型变压器绕组变形测试仪

主要技术参数

◆ 扫描方式: （仪器具备线性扫频测量和分段扫频测量双测量系统）

（1）线性扫描分布

▲ 扫频测量范围：(1kHz)-(2MHz)、2000扫频点、分辨率为1kHz

（2）分段扫频测量分布

▲ 扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；

(0.5kHz)-(10kHz)、分辨率为0.02kHz

(10kHz)-(100kHz)、分辨率为0.2kHz

(100kHz)-(500kHz)、分辨率为1kHz

(500kHz)-(1000kHz)、分辨率为1kHz

◆ 幅度测量范围: (-120dB)–(+20 dB)

◆ 幅度测量精度: 0.01dB

◆ 扫描频率精度: 小于 0.01%

◆ 信号输入阻抗：1MΩ

◆ 信号输出阻抗：50Ω

◆ 同相测试重复率：99.5%以上

◆ 重量:15Kg(含包装箱及基本配置)

◆ 体积:530X300X280mm(包括外铝金盒)
